Ma-Site Steel Structure Assembly + Integral Hoisting Construction Workflow + Nā Manaʻo Nui

Hoʻolauna:Inkūkulu hale kila, "hui honua + heavy-crane integral hoisting" (hoʻohui ʻana i ka hale ma luna o ka ʻāina a hoʻokiʻekiʻe ʻia i ke kūlana hoʻokahi me ka hoʻohana ʻana i nā cranes kaumaha) ʻo ia kekahi o nā kumu kūʻai maikaʻi loa, palekana, a me ka maikaʻi o ke kūkulu ʻana i loaʻa i kēia mau lā.

Hoʻohālikelike ʻia me ka "hui hoʻokuʻu kiʻekiʻe kiʻekiʻe" (hoʻohui ʻana i nā ʻāpana i kēlā me kēia ʻāpana kiʻekiʻe i ka lewa), ʻo kēia ʻano hana e hōʻemi nui i ka hana ʻino ma ke kiʻekiʻe, hoʻohaʻahaʻa i nā helu kīnā ʻole, a hoʻomalu pono i ka deformation kūkulu. Eia nō naʻe, pono ia i ka hoʻomākaukau ʻana i ka pae honua, ka hoʻonohonoho ʻana i ka hui jig kiʻekiʻe, nā helu ʻenekinia hoʻokiʻekiʻe ikaika, a me ka hoʻopaʻa inoa ʻana a me ke kauoha.

Aia ma lalo iho kahi alakaʻi ʻenehana piha a hoʻohālikelike ʻia nohale kila ma ka paehui a me ka hoʻoulu ʻana i hoʻohui ʻia—i hoʻonohonoho ʻia me nā kahe hana maʻemaʻe a me nā koi ʻenehana pololei pololei no ka maʻalahi ʻana.

I. Ka Manaʻo Koʻikoʻi o ka Hana Hana

Ka Papa Hana Hana Logic: ʻO ka hana mua o ka hale hana o nā mea kila ma nā ʻāpana → Ma ka pae honua hui ma nā jigs → Welding correction, weld inspection (NDT) & pena paʻi-up → One-piece integral lifting into position → Fixing and structural alignment.

Nā Pōmaikaʻi Nui

•  Ka Hana Kūʻai Kūʻai Kūʻai a puni: Hana ʻia nā hana mua ma ka honua, e hōʻemi nui ana i nā pilikia hāʻule a me nā pōʻino kiʻekiʻe.

•  Koʻikoʻi hiki ke hoʻopaʻa ʻia: Hana ʻia ka hui ʻana, ka wili, a me ka hoʻopololei ʻana i kahi ʻāina paʻa a hiki ke ʻike ʻia, e hōʻoia ana i ka pololei a me ka maikaʻi o ke kūkulu ʻana.

•  Ka Hana Hana Kiʻekiʻe: Hoʻemi ʻia ka wiliwili a me ka bolting kiʻekiʻe, e wikiwiki ana i ka holomua o ke kūkulu ʻana.

Nā palena

•  Pono ʻĀina Nui: Pono i kahi ākea, pae, a paʻa pono i ka ʻāina no ka hui ʻana ma ka pūnaewele.

•  Na Lako Kaumaha & Nānā Koʻikoʻi: Pono nā pahu hoʻokiʻekiʻe tonnage kiʻekiʻe a me nā helu ʻenekinia koʻikoʻi no nā kūlana hāpai a me ka hiki ke amo i ka lepo.

Nā Kūlana kūpono

Ke kūkulu hale kila ma kahi ākea, e like me nā pahu kila nui, nā modula kila o ka hale, nā papa kila nui-span, a me nā hui apo crane kaumaha.

II. Hoʻopiha i ke kaʻina hana kūkulu maʻamau

Ke Kaʻina Hana Maʻamau: Hoʻomākaukau Hana → Pae Aʻe & Hoʻopili → Hoʻonohonoho Jig Hui a me ka ʻae ʻana → Loaʻa a nānā hou i ka ʻāpana → Hui Pū ʻIa → Welding Works → Weld Testing (NDT) & Anti-Corrosion Paint Touch-up → Lifting Lug & Rigging Setup → Trial Fift Ho'āʻo → Trial Fift Ho'āʻo Hoʻoponopono no ka manawa → nānā hou i nā koʻi a me ke kiʻekiʻe → pili mau a me ka hoʻopaʻa ʻana → ka wehe ʻana i nā wili → ka ʻae ʻana o ka papahana → ka wehe ʻana o ka hui Jig.

1. Hoʻomākaukau ʻana i ka hana ʻana o ka papa mua (Ke ʻanuʻu koʻikoʻi loa)

Inā ʻaʻole lawa ka hoʻomākaukau mua ʻana, hiki ke maʻalahi nā pilikia e like me ka hoʻololi ʻana o ke kūkulu ʻana, ka hoʻohuli ʻana, a i ʻole nā ​​hewa dimensional i ka wā o ka hui ʻana a me ka hāpai ʻana. E noʻonoʻo pono i kēia mau hana koʻikoʻi 4:

•  Hoʻolālā Mua: E hoʻomākaukau i kahi papahana hoʻolaʻa hoʻolaʻa. No nā hana koʻikoʻi, koʻikoʻi koʻikoʻi, pono ka loiloi loea a me ka ʻae kūpono. Hoʻopau i nā helu ʻenekinia kikoʻī no nā kūlana hana o ka crane, ke kaumaha o ka lālā, ka hiki ke hāpai i ka ʻāina, a me nā haʻalulu kikoʻī.

•  Material & Document Verification: E nānā i nā palapala hōʻoia o ka hale hana, nā hōʻike hoʻāʻo mill (MTR), nā moʻolelo hoʻāʻo ʻole luku ʻole (NDT), a me nā pepa hōʻoia nui. E pale pono i nā ʻāpana like ʻole mai ke komo ʻana i ka pae hana.

•  Ka Hoʻolālā Hoʻolālā Paena: E hoʻokaʻawale i nā ʻāpana ʻokoʻa no ka mālama ʻana i nā mea, ka hana hui honua, a me ka hoʻonohonoho ʻana i ka huakaʻi crane/outrigger. No nā kumu lepo palupalu, e ʻeli a hoʻololi me ka hoʻopaʻa hope paʻa, paʻa, a paʻa/paʻa i ka lepo ma mua.

•  Nā Paʻa Paʻa Paʻa: Pono ka poʻe welder, nā mea hana crane, nā mea hōʻailona, ​​a me nā riggers e paʻa i nā palapala hōʻoia kūpono. E hana i nā pōkole palekana a me nā ʻenehana no nā limahana āpau, e wehewehe ana i nā kuleana pilikino a me nā pāpā palekana.

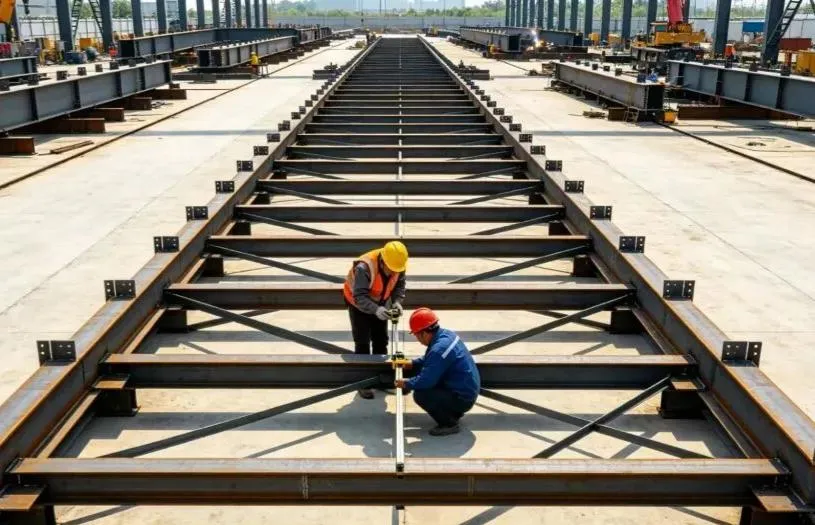

2. Hoʻonohonoho Jig Hui a me ka ʻae ʻana

He mea nui ka hui jig no ka pololei o ka hui. ʻAʻole kapu loa ka hui ʻana a i ʻole substandard, makeshift frameworks!

•  E hoʻohana i ke kila kila maʻamau: E hana i nā pahu me ka hoʻohana ʻana i nā ʻāpana kila maʻamau no ka hōʻoia ʻana i ka ʻoʻoleʻa a me ka paʻa pono, ka pale ʻana i ka hoʻopaʻa ʻana o ka ʻāina, ka hoʻoneʻe ʻana o ke kino, a i ʻole ka haʻalulu ma hope o ka hoʻouka ʻana.

•  Ka hoʻonohonoho pono a me ka hoʻonohonoho ʻana: E hoʻomoe pololei i nā laina alakaʻi; e hoʻomalu pono i nā koʻi mānoanoa, ke kiʻekiʻe, a me ka pae. No nā ʻāpana ākea nui, kūkulu i loko o ka pre-camber (kahi i manaʻo ʻia e piʻi i luna) e like me nā kikoʻī hoʻolālā e pale aku i ka hāʻule ʻana o ka wā e hiki mai ana ma lalo o nā ukana lawelawe.

•  Nā Hoʻokolo a me ka Haʻalele ʻana: Pono e hana ʻia kahi nānā kūikawā ma hope o ka pau ʻana o ka hoʻonohonoho jig. E hoʻopaʻa a hoʻopaʻa i nā ana āpau, ke kiʻekiʻe, a me ka palahalaha. Hiki ke hoʻohana ʻia ka jig ma hope o ka hōʻailona maʻamau

3. Hāʻawi ʻia nā mea a me ka ʻĀina

ʻO ka hui honua ke kaʻina hana nui no ka hoʻomalu ʻana i ka maikaʻi o ka hale. Pono ka mana pololei:

•  Nā ʻĀpana Komo: E nānā i kēlā me kēia ʻāpana i ka hōʻea ʻana no ka ʻike ʻana, ka hoʻololi ʻana o ka hoʻouna ʻana, nā pale pale, a me ka hoʻolike ʻana o ka puka bolt. E hoʻopololei a hoʻoponopono i nā hoʻololi liʻiliʻi ma mua o ka hui ʻana.

•  Ka hoʻonohonoho ʻana a me ka hoʻoponopono ʻana: Ma hope o ka hoʻonoho ʻana i nā ʻāpana ma luna o ka jig, e hoʻohana i nā jack hydraulic a me nā kaula kāne e hoʻoponopono maikaʻi a hoʻomalu pono i ka lōʻihi, nā laina axis, ke kiʻekiʻe, ke aʻa kumu (kahi kūpono-up āpau), a me ka hoʻopololei kū pololei.

•  Welding Tack e nā Welders Hoʻopaʻa ʻia: Pono nā mea wiliwili i hoʻopaʻa ʻia e hana i ka wili kuʻi (temporary holding welds). Pono ka lōʻihi o ka weld weld a me ka nui o ka wāwae fillet i nā kūlana ʻenehana, pale i ka porosity, nā māwae, a me nā hemahema ʻē aʻe.

•  Welding Symmetrical & Stress Relief: Pono e hahai pono ka wili kuʻuna i nā loina o ka "weld symmetrical" a me "welding back-step" (weld ma nā ʻāpana ʻokoʻa pōkole) no ka hoʻokuʻu pono ʻana i ke kaumaha wela a hōʻemi i ka warping. No nā papa kila mānoanoa, e hoʻokō pono i nā mana wela preheating a interpass.

•  Hōʻoia Ma hope o ka ʻAhahui: Ma hope o ka pau ʻana o ka hui ʻana, e ana hou i nā ana holoʻokoʻa, nā waiwai kāmeʻa, a me ka pololei ʻaoʻao e hōʻoia i ka hoʻokō piha ʻana i nā code ʻenekinia a me nā kiʻi hoʻolālā.

4. Weld Inspection and Anti-Corrosion Paint Touch-up

•  Non-Destructive Testing (NDT): E hana i ka Ultrasonic Testing (UT) a i ʻole Radiographic Testing (RT) no nā kikoʻī hoʻolālā. ʻO kēlā me kēia weld kūpono ʻole pono e ʻoki loa ʻia, hoʻopili hou ʻia, a hoʻāʻo hou ʻia a hiki i ka 100% kūpono.

•  Hoʻomaʻemaʻe a me ka pena hou ʻana: E wili i nā hui wili me ka maʻemaʻe, e wehe i ka ʻōpala, ka pala, a me ka sptter, a e hoʻopili koke i ka primer anti-corrosion a me ka topcoat e hoʻopaʻa i kahi ʻōnaehana pale pale mau.

•  Paʻa i ka ʻili: E pale i nā ʻili hoʻopā ʻana i ka pōʻai kiʻekiʻe, nā puka kī, a me nā papa pena i hoʻopau ʻia mai ka wiliwili ʻana, ka momona a me ka ʻaila, a me nā ʻōpala mīkini.

5. Nā Lae Lifting a me ke Koho Lifting

Kumu Lifting Safety Rule: Mai hoʻololi i nā wahi hāpai me ka ʻole o ka ʻae ʻia, mai hoʻohui i nā rigging like ʻole, a ʻaʻole hoʻi e hoʻokomo i nā ʻāpana i nā mana kūpono ʻole.

•  E hoʻohana i nā Lugs Lifting Designed: E hoʻohana mau i nā lugs lifting i hana mua ʻia, i hana ʻia e ka hale hana (pad eyes). ʻAʻole ʻae ʻia ka wiliwili ʻana ma ka pūnaewele a i ʻole ka wili lua ʻana no nā wahi hāpai makeshift ua pāpā loa ʻia. Pono e hoʻopaʻa ʻia nā welds lug hāpai a pau i ka 100% NDT inspection.

•  Ka helu ʻana i ka hiki ke hoʻopaʻa ʻia: E koho i nā kaula uwea kila, nā kaulahao, a me nā maʻa hoʻokiʻekiʻe e pili pono ana i nā ukana i helu ʻia, e hoʻokomo ana i nā mea palekana hoʻouka. Ua pāpā loa ʻia ka overloading.

•  Nā Paʻi Kihi: E hoʻouka i nā mea pale kihi (nā mea palupalu/nā kiaʻi lihi) ma nā kihi ʻoi a me nā ʻaoʻao o nā lālā kila no ka pale ʻana i nā kaula uwea mai ka ʻoki ʻana a i ʻole ka pōʻino.

•  Ka Hoʻoikaika Manawa: E hoʻohui i nā struts hoʻopaʻa manawaleʻa/nā lālā i nā ʻāpana wiwi a lahilahi paha i ka paia (e like me nā pahu lōʻihi) e pale ai i ka wili ʻana, ke kuʻekuʻe, a i ʻole ka deformation kūloko i ka wā o ka hāpai ʻana.

6. Ho'āʻo Lift Ho'āʻo (ʻAʻole pono e hoʻokuʻu)

ʻO ka hoʻāʻo hoʻāʻo ʻana ka pale pale hope loa e kūʻē i nā ulia hāpai.

•  Hiki a Hover: Hoʻokiʻekiʻe mālie i ka ʻāpana 200–300 mm ma kahi mamao o ka hui hui, a hoʻopaʻa ʻia i ka lewa no 5 a 10 mau minuke.

•  Nā Manaʻo Paʻa: E nānā pono: nā kūlana hoʻouka ma nā wahi hāpai, ka hoʻololi ʻana o ka rigging, ka holo ʻana o ka lālā a me ke kūloko, ka paʻa o ka crane, ka hoʻopaʻa ʻana i ka ʻāina ma lalo o nā outriggers, a me nā mea keakea a paʻa paha i ka jig.

•  Hoemi koke i ka ʻAʻole: Inā ʻike ʻia kekahi walaʻau ʻē aʻe, ʻino ke kūkulu ʻia, a i ʻole ka hoʻohaʻahaʻa ʻana i ka ʻāina, e hoʻihoʻi koke i ka ʻāpana i ka jig. Hiki ke ho'omau 'ia ka ho'oku'u 'ia ma hope o ka 'ae 'ia 'ana o nā hana ho'oponopono.

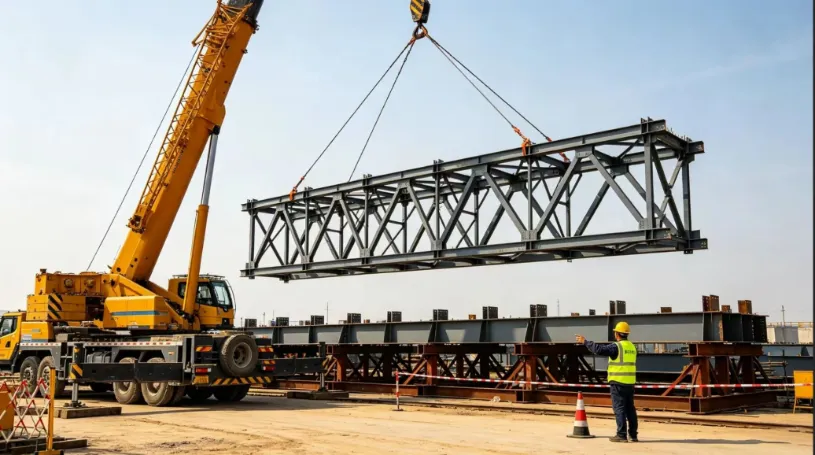

7. Hoʻokiʻekiʻe ʻana i ka hui piha, hoʻonohonoho ʻana, a me ka hoʻopaʻa ʻana i ka manawa

•  Unified Single-Person Signaling: Pono e alakaʻi ʻia nā hana e kekahi luna hōʻailona i koho ʻia me ka hoʻohana ʻana i nā hōʻailona lima maʻamau a me nā kauoha leo. Hoʻopaʻa loa ʻia ka hōʻailona kanaka lehulehu a me ka hana ʻino.

•  Ka neʻe ʻana o ka Crane Smooth: ʻO ka hoʻokuʻu ʻana, ka pepehi ʻana (swinging), a me ka luffing (boom derricking) pono e noho mālie a lohi a puni. Hōʻalo i ke kū hikiwawe, ka huli ʻana, a i ʻole ka haʻalulu haʻalulu. Pono e hoʻohana i nā laina hōʻailona (nā kaula alakaʻi) no ka hoʻopaʻa ʻana i ke ʻano o ka ʻāpana a pale i ka hui ʻana me nā hale e kū nei.

•  Ke Kau ʻana a me ke kākoʻo no ka manawa koke: Ke kau ʻia ma luna o nā kākoʻo paʻa, e hoʻoponopono pololei i nā koʻi mānoanoa, kiʻekiʻe, a me ka pololei pololei. E hoʻouka koke i nā struts kākoʻo manawaleʻa a hoʻopaʻa i nā kaula kāne.

•  Laina ʻulaʻula palekana Core: Mai hoʻokuʻu i ka makau crane a hiki i ka wāhale kilahoʻokumu i kahi ʻōnaehana paʻa, kākoʻo ponoʻī.

8. Hoʻohui mau a me nā hana hoʻopau

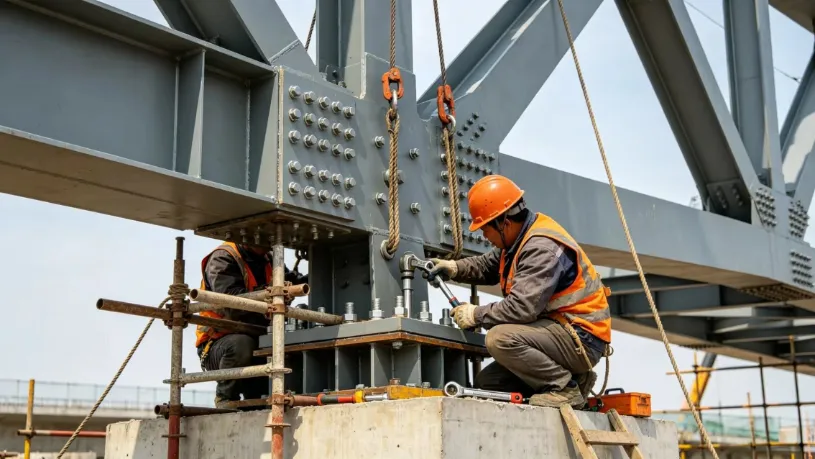

•  Ka Paʻa Paʻa Kiʻekiʻe: E hoʻokahua mua i ka hoʻopaʻa ʻana i ka bolt ikaika kiʻekiʻe. E hahai pono i ke kaʻina hoʻopaʻa paʻa ʻelua: "Hoʻopaʻa mua → Hoʻopaʻa Paʻa hope". E kaha maopopo i kēlā me kēia kī ma hope o ka hoʻopaʻa hope ʻana i mea e pale aku ai i nā bolts i hala, wehe, a i ʻole nā ​​bolts.

•  Welding Splice Ma ka Paena: E hana i ka wiliwili ma ka paena a me ka wiliwili ʻana i nā ʻāpana multi-pass, a e hana koke i ka hoʻāʻo non-destructive testing (NDT) ma hope o ka pau ʻana.

•  Ana Hoʻoponopono Hou: E ana hou i nā ana holoʻokoʻa āpau, nā kiʻekiʻe, a me nā waiwai hoʻohuli. I ka manawa i hōʻoia ʻia e like me ka hoʻokō ʻana, e wehe pono i nā mea hoʻokiʻekiʻe, nā kākoʻo no ka manawa, a me ka jig hui honua.

•  Hoʻoponopono a me ka hāʻawi ʻana i ka uhi ʻana: E hoʻopā i nā pale pale pale ahi a pau i poino ma nā wahi i hoʻopilikia ʻia e hoʻopau i ka hoʻokomo ʻana.

III. ʻO nā mālama koʻikoʻi ma ka paena (nā pilikia nui e hōʻalo ai)

1. Nā Manaʻo Manaʻo Kūleʻa Hui

•  Solid Jig Foundation: Pono ka lepo ma lalo o ka hui hui he paʻa, paʻa, a pae. Ua papa loa ʻia ka hana ʻaha kanaka ma ka lepo palupalu a i ʻole ka wai i ka wā ua i mea e pale ai i ka noho ʻole ʻana.

•  Ka Hoʻomalu Pre-camber koʻikoʻi: E hoʻonohonoho pono i ka pre-camber (intentional upward curve) no nā lālā ākea nui e like me nā waiwai hoʻolālā. E nānā ʻelua i nā ana ma mua a ma hope o ka hui ʻana i mea e pale ai i ka hāʻule ʻana i lalo ma hope o ke kūkulu ʻana.

•  Nā Kaohi ʻana i ka weli ʻino: E hoʻōki koke i ka hoʻoheheʻe ʻana i ka lewa i ka wā o ka makani ikaika, ka ua, ka hau, a i ʻole ka wela hau. E hōʻoia i ka hoʻomaloʻo ʻia ʻana o nā ʻili kila pulu me nā lama wela ma mua o ka hoʻomaka ʻana i ka wili.

•  Paʻa i nā ʻaoʻao hoʻoheheʻe kiʻekiʻe kiʻekiʻe: pale pono i nā ʻili hoʻoheheʻe hoʻopili pili. ʻAʻole kapu loa ka wili ʻana, ka ʻaila ʻaila, a i ʻole ka weld spatter kuni, e hōʻoiaʻiʻo ana i ka ʻae ʻana o ka paheʻe i nā kūlana ʻenehana.

2. Pono e hāpai i nā laina ʻulaʻula palekana

•  Paʻi ʻia i ka wā: Ua pāpā loa ʻia ka hāpai ʻana i ka makani ikaika o Force 6 a i luna (ka makani makani ≥ 10.8 m/s), ka noe nui, ka ua nui, a i ʻole ke lawa ʻole o ka mālamalama o ka pō.

•  Kokoʻa ʻo Crane Outrigger: Pono e kākoʻo piha ʻia nā outriggers crane e nā papa hoʻoili kila mānoanoa ma luna o ka ʻāina paʻa, i hōʻoia ʻia e pale aku ai i ka hili ʻana o ka crane a i ʻole ka outrigger punch-through.

•  Wāhi Hoʻokuʻu Paʻa Paʻa: E hoʻokumu i kahi pale paʻa a hoʻomaʻemaʻe i ka ʻāpana hoʻokaʻawale i loko o ka radius hana crane. Ua papa loa ʻia nā limahana ʻae ʻole mai ke komo ʻana, ke hele ʻana a i ʻole ka noho ʻana ma ia wahi.

•  Nānā ʻana i ka Ligging Pre-Shift: E nānā i nā mea hoʻokiʻekiʻe a pau, nā lako wili, a me nā kaula uea ma mua o kēlā me kēia neʻe hana. E hoʻololi koke inā ʻoi aku nā kaula uea haki, ʻaʻahu nui, a i ʻole nā ​​kinks/deformations ma mua o nā palena i ʻae ʻia.

3. Nā pilikia maʻamau a me nā hana pale

•  Ka Hoʻololi ʻana o nā ʻāpana ʻoi loa: Hoʻonohonoho mua ʻia ka pahu hoʻolālā, hoʻohui i nā struts hoʻoikaika manawa, e hahai i nā kaʻina wili like like, a hana i nā loiloi ukana kūlana piha.

•  Hiki ʻole ʻia ʻo Lifting Lug Tear-out: Hana i ka hoʻolālā hoʻolālā kūikawā no ka hāpai ʻana i nā lugs, e hōʻoia i ka wili komo piha me ka 100% NDT nānā, a pāpā loa i nā wahi hāpai makeshift ʻaʻole i ʻae ʻia.

•  Ka Hoʻoholo ʻana a i ʻole Ka Hoʻokaʻawale ʻana o Crane Ground: E hōʻoia a hoʻopaʻa i ka lepo ma mua, e kau i nā pā kila kaumaha ma lalo o nā outriggers, a nānā i ka hoʻonohonoho ʻāina i ka wā o ka hoʻāʻo ʻana.

•  Paʻa ʻole ma hope o ka hoʻokomo ʻana: E hoʻouka koke i nā kaula kāne a me nā mea kākoʻo no ka manawa lōʻihi, e hoʻokō pono i ke kumu: "Mai hoʻokuʻu i ka makau crane ma mua o ka paʻa ʻana o ka hale."

•  Ka Paʻa Kaha Kiʻekiʻe Haʻahaʻa: E hoʻopaʻa pono i nā ʻili pili pili i ka friction, e hoʻopili i nā kaʻina hana hoʻopaʻa ʻana i ka torque maʻamau, a nānā a hoʻopaʻa kala i kēlā me kēia pahu i ka pau ʻana.

IV. Hōʻuluʻulu manaʻo

ʻO ka manaʻo hoʻokele kumu ohui hale kila ma ka paea hiki ke hōʻuluʻulu ʻia ka hoʻoulu ʻana e like me: ka hui ʻāina pololei, ka mana jig ʻoʻoleʻa, ka helu ʻana o ka huki ʻana, ka ʻoluʻolu a paʻa ka hāpai ʻana, ʻaʻole hoʻi e hoʻokuʻu i ka makau ma mua o ka hoʻopaʻa ʻana.

Ma ka mālama pono ʻana i nā pou koʻikoʻi ʻehā-ʻoi aku ka maikaʻi o ka jig, ka deformation wili, nā kūlana haʻahaʻa hāpai, a me ka paʻa ʻana o ka hale no ka manawa lōʻihi - hiki ke pale ʻia ka hapa nui o ke kūkulu ʻana a me nā pōʻino palekana, e hāʻawi ana i kahi hopena palekana, hilinaʻi, a maikaʻi hoʻi no ka ʻenehana hana kila nui.
