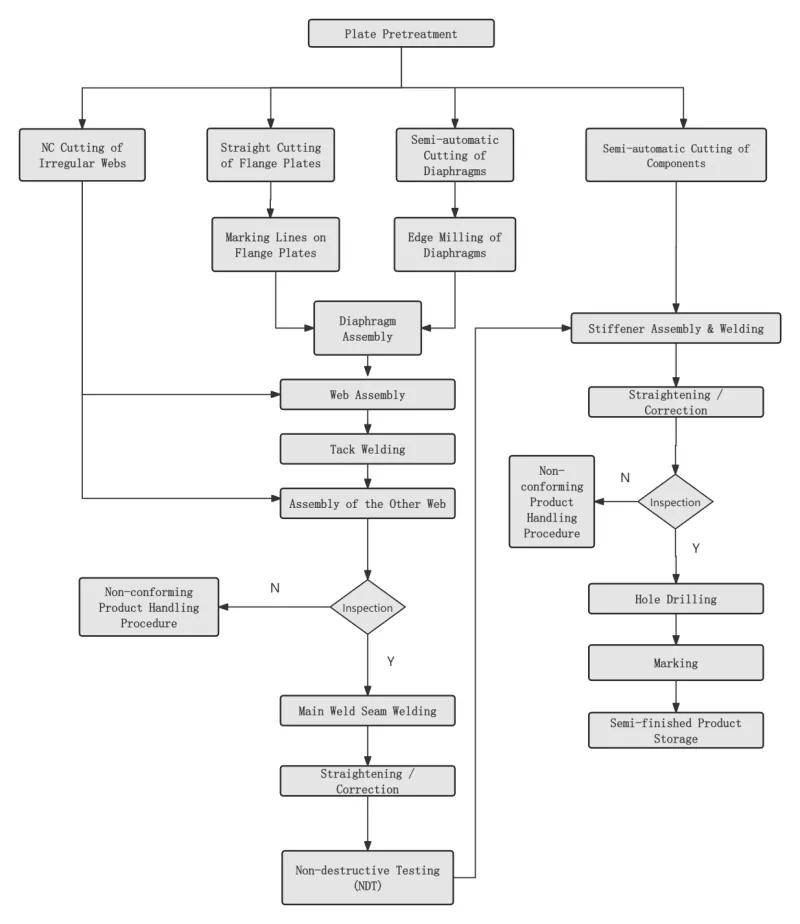

EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

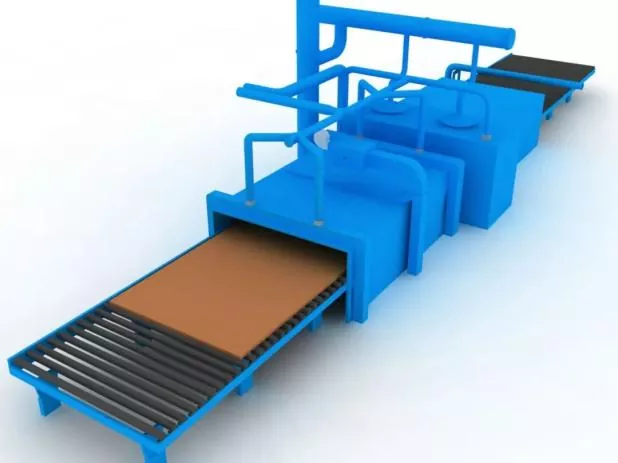

KaʻAnuʻu 1 Hoʻomaʻamaʻa mua i ka ʻili o ka pā hao

Hana ʻia e like me ka hoʻolālā a i ʻole ke kaʻina hana ma mua o ka hoʻopaʻa ʻana i ka pā kila.

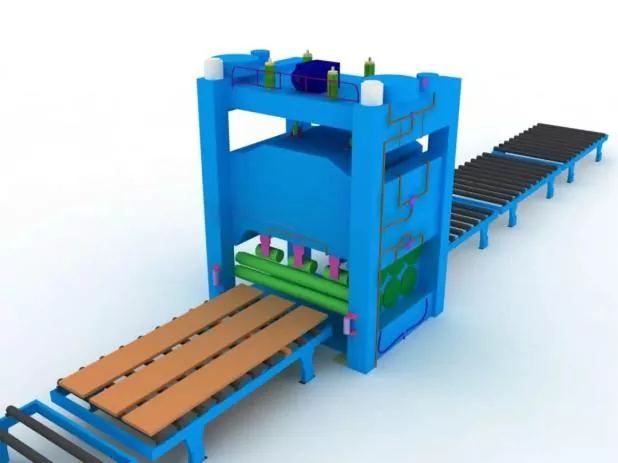

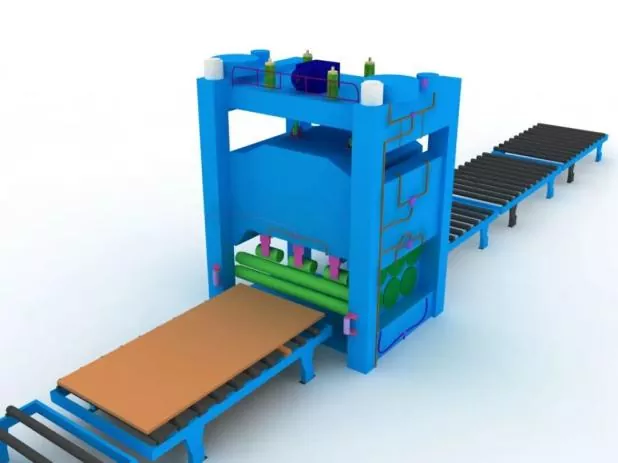

KaʻAnuʻu 2 Hoʻopololei i ka pā hao

E hoʻokō ʻia ka hoʻopololei holoʻokoʻa ma hope o ka hoʻomaʻamaʻa mua ʻana o ka pā kila e hōʻoia i ka pololei o ka blanking a hoʻomaha i ke koena o loko o ka pā kila.

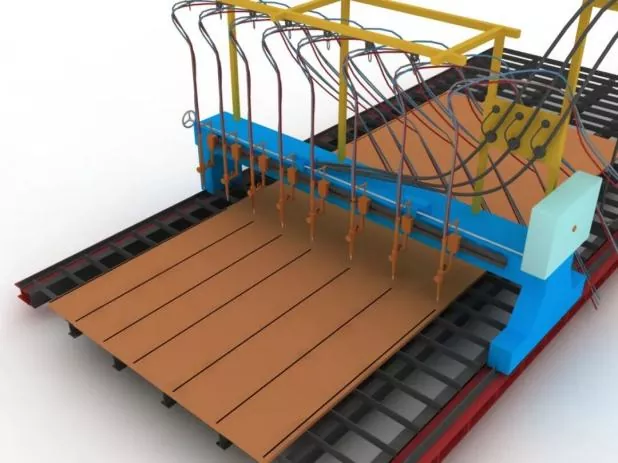

KaʻAnuʻu 3 ʻOki ʻana a me ka hoʻopaʻa ʻana i nā ʻāpana

Ma mua o ka ʻoki ʻana, e hoʻoponopono i ka mīkini ʻoki, e hōʻoia i ke kumu nozzle, a nānā i ka paʻa o ke kaomi ea.

I ka wā e ʻoki ai, e hoʻomaʻamaʻa mua i ka ʻoki ʻoki o ka pā kila, a e hoʻomalu pono i ka wikiwiki o ka ʻoki ʻana.

KaʻAnuʻu 4 Hoʻopololei lua o nā ʻāpana

Hana ʻia ma hope o ka hoʻopaʻa ʻana i ka pā kila e hōʻoia i ka pololei o ka hui ʻana a hoʻemi i ke koʻikoʻi o loko o nā pā kila.

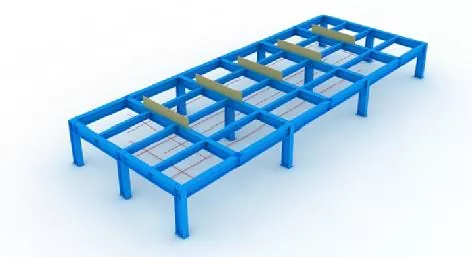

KaʻAnuʻu 5 Ka hoʻonohonoho ʻana o nā Jigs a me nā Laina Layout

Ma mua o ka hui ʻana, e hoʻonohonoho mua ʻia nā laina hoʻonohonoho a me nā jigs.

I ka wā e hoʻokomo ai i ka jig, pono e hōʻoia ʻia ka pae ākea o ka wehe ʻana o luna, a e hōʻoia ʻia ka paʻa a me ka ikaika.

Hiki ke hoʻohana wale ʻia nā jigs a me nā laina hoʻonohonoho ma hope o ka nānā ʻana a ʻae ʻia e nā limahana i koho ʻia.

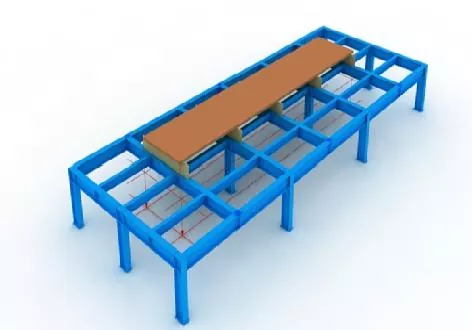

KaʻAnuʻu 6 Ka Hoʻonohonoho ʻana o ka Panel Haʻahaʻa

Hoʻonohonoho pololei ʻia e ka plumb bob a me nā laina hoʻonohonoho.

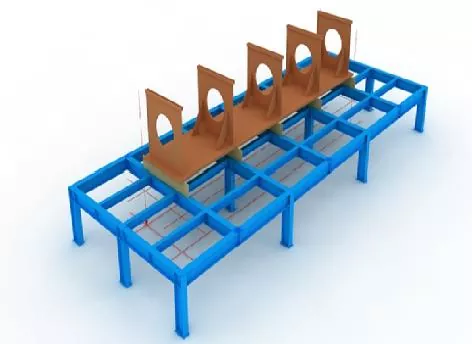

KaʻAnuʻu 7 Ka Hui Diaphragm

Ma mua o ka hui ʻana i nā diaphragms, e kaha i nā laina hoʻonohonoho ma ka ʻaoʻao lalo, a e wehe i ka ʻōpala e lana ana ma nā ʻaoʻao ʻelua o nā laina me ka huila wili.

Ma hope o ke kūkulu ʻia ʻana o nā diaphragms, e hoʻoponopono iā lākou me ka welding tack.

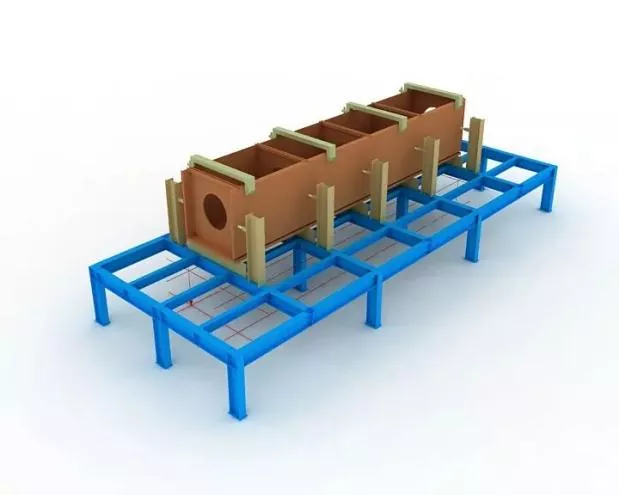

KaʻAnuʻu 8 Hui Pūnaewele

Ma hope o ka hōʻuluʻulu ʻia ʻana o ka pūnaewele a hoʻokō pono ʻia, e hoʻopaʻa paʻa iā ia i ka diaphragm me kahi jack, a laila hoʻoponopono iā ia ma ke kuʻi ʻana.

KaʻAnuʻu 9 Hui Hui Pū ʻIa luna

Hoʻopiha piha i ka hoʻonohonoho ʻana o ka papa luna me ka plumb bob, a laila hoʻoponopono ʻia e ka wili ʻana.

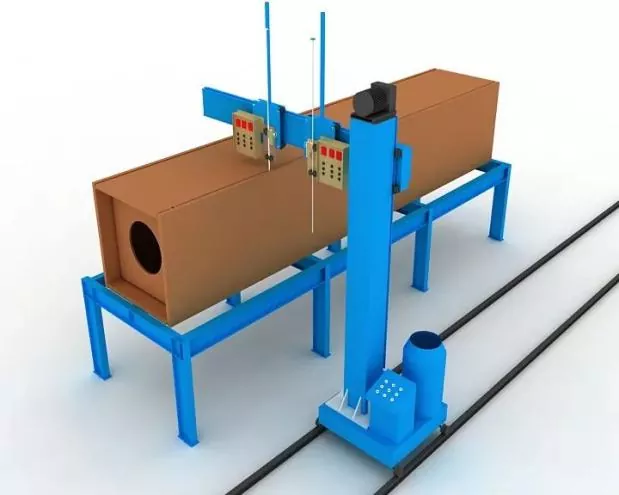

KaʻAnuʻu 10 Diaphragm Electroslag welding

Hoʻohana ʻia ka welding electroslag ʻaoʻao hoʻokahi no nā diaphragms.

Pono e hoʻokomo ʻia nā lima keleawe no ka hoʻomaka ʻana a me ke kinai ʻana ma ka puka o luna a me lalo o nā lua wili electroslag i ka wā wili.

E hoʻopaʻa pono ʻia ka welding a me ka volta i ke kaʻina hana hoʻoheheʻe, a e uku ʻia ka nānā ʻana i ka hoʻololi ʻana o ke kala o ka wahi wiliwili electroslag ma ka pūnaewele.

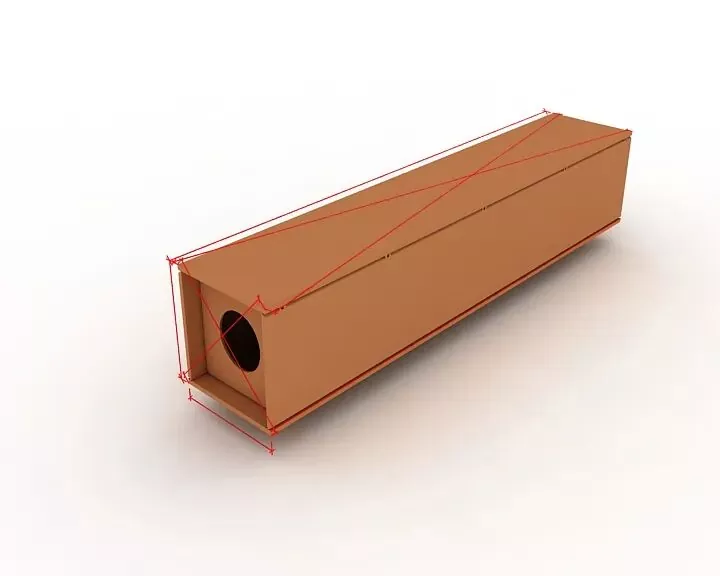

KaʻAnuʻu 11 Nānā holoʻokoʻa

I ka wā o ka nānā ʻana, e noʻonoʻo i ka nānā ʻana i ka lōʻihi o ka ʻāpana, nā ʻāpana diagonal a me nā ʻāpana pauku i kūpono i ka hoʻolālā a me nā koi kikoʻī, a hoʻoponopono i nā ʻāpana āpau i waho o ka hoʻomanawanui.

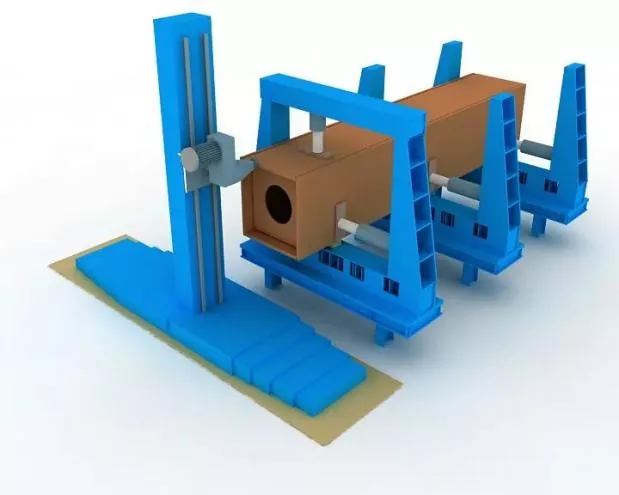

KaʻAnuʻu 12 E hoʻopau i ka wili palaoa

E wili i ka maka hope ma hope o ka hui ʻana a me ka wili.

E hōʻoiaʻiʻo i ka pae o nā lālā a me ka like like ma waena o ka maka hope a me ka mea ʻoki wili.

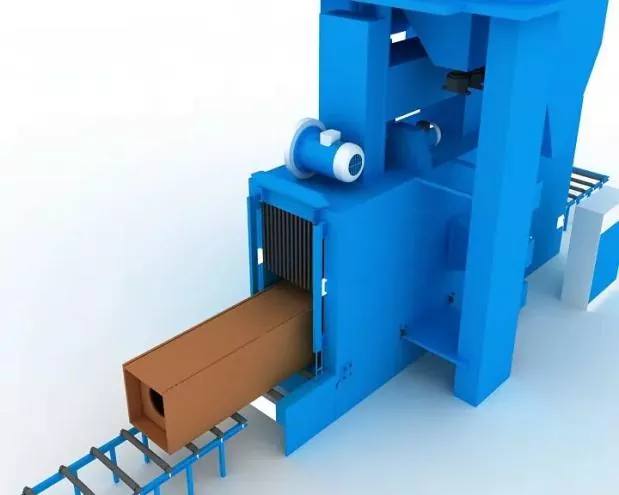

KaʻAnuʻu 13 Ka Hoʻohu ʻana i ke one a me ka wehe ʻana i ka Rust

E hoʻopau i ka ʻōpala me ka puhi ʻana i ke one e like me ka mea e pono ai ma hope o ka wili ʻana, a laila e hoʻololi i ke kūkulu ʻana i ka uhi.

Ka pololei o ka hui

I ka wā hui:

● E hoʻopaʻa ʻia nā kaohi kūpono no ka mālama ʻana i ka deformation wili.

● E mālama ʻia nā haʻawina hoʻoemi wiliwili a me ka hoʻololi ʻana kūpono no ka hoʻomalu ʻana i nā ana o nā mea a me ka hōʻoia ʻana i ke ʻano kūpono.

ʻO nā ʻae ʻae ʻia no ka hana ʻana a me ka hui ʻana o nā pilina welded, a me ka hoʻomanawanui ʻana o nā ʻāpana hana, e hoʻokō me nā koi o ke Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

ʻO ka wiliwili hoʻonohonoho hui

E hoʻokō ʻia ia e ka wiliwili paʻa paʻa uea kinoea metala arc (GMAW).

Welder

E paʻa i nā mea welders e hana ana i ka hui ʻana i nā palapala hōʻoia i hōʻike ʻia i loko o ka Technical Specification for Welding of Building Steel Structures(JGJ81).

Ke kūlana o nā welds paʻa

ʻO ke kūlana o nā welds hoʻoheheʻe: ʻAʻole e kau ʻia nā welds i ka hoʻomaka a me ka pau ʻana o nā welds maʻamau, a ʻaʻole e kau ʻia ma nā kihi, nā ʻaoʻao, nā welau a me nā wahi koʻikoʻi ʻē aʻe e pili ana i ka ikaika a me nā hemahema o ka hana.

No nā hui-T, wiliwili ʻia: E hana ʻia ma nā ʻaoʻao ʻelua; ʻoiai, e pale ʻia ka hoʻoheheʻe ʻana i loko o ke awāwa e like me ka hiki.

No ke kuʻi ʻana i nā ʻāpana komo piha: E hana ʻia ka wili ʻana ma ke awāwa no ka ʻoki kua, e laʻa.

ʻO ka hui a me nā kūlana hoʻoheheʻe o nā papa kākoʻo wili a me nā papa holo a me ka holo-off e hoʻokō me nā kūlana kūpono.

Mea wiliwili

ʻO nā mea hoʻoheheʻe i hoʻohana ʻia no ka hui ʻana a me ka hoʻoheheʻe ʻana e kūlike me nā mea no ka hoʻoheheʻe maʻamau, ʻo ia hoʻi, e ʻae ʻia nā mea wili like e like me ka wili oihana.

No ka hui hui ma waena o ke kila ikaika a me ke kila ikaika haʻahaʻa, e koho ʻia nā mea wili e like me ka haʻahaʻa haʻahaʻa.
