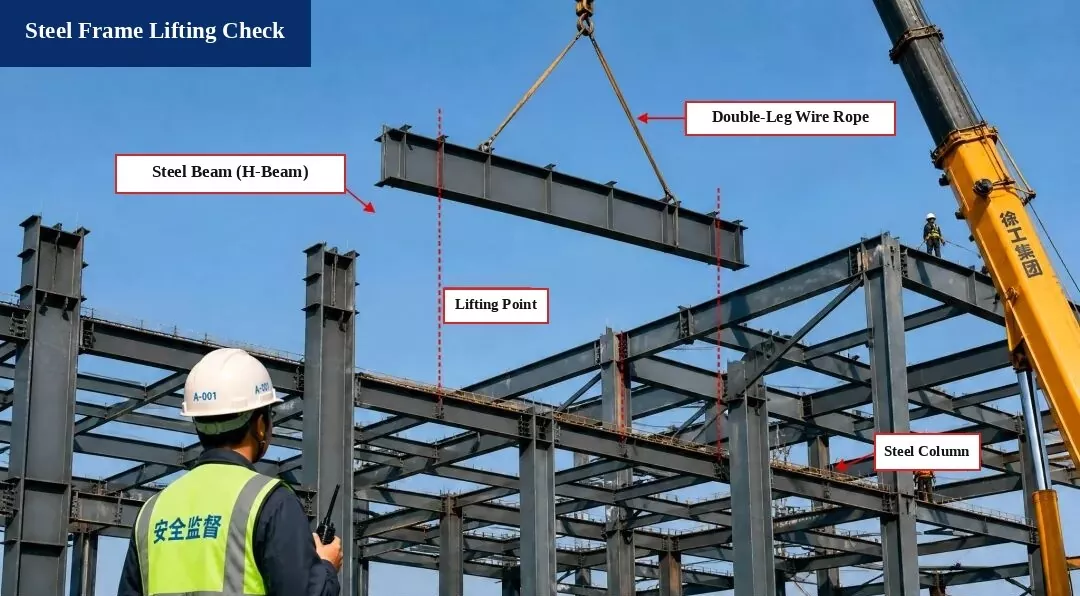

1. Nānā Hapai ʻia ʻana o ke Kiʻi kila (Hoisting Calculation)

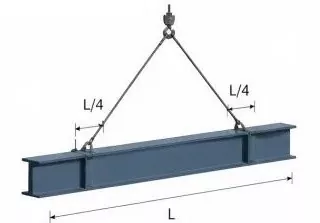

I. Kii Hapai

lālā:Kuʻo kila H500×200×10×16, L = 12.0 m

Nā Lae Hapai:E hoʻonoho i ka L/4 mai kēlā me kēia hopena o ke kukui

Angle Sling:α ≈ 60°

II. Helu Haawe

1. Kaumaha-Pono o ka Beam:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Ke kumu hoʻouka hoʻoikaika kino:Lawe iā 1.1

3. Ke kaumaha o nā maʻa:ʻAʻole mālama ʻia (negligible)

4. Huina Haawe:
P = G × 1.1 = 219.9 kN

5. Sling Tension (Balanced Haawe):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Nānā Palekana Sling

1. ʻAno maʻa:φ20 kaula uwea kila, uhaki haawe Fb = 360 kN

2. Kumu Palekana (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Hoʻokō i nā koi maʻamau!

E nānā i ka hopena:
He palekana ka hana hāpai a hoʻokō i nā koi code.

Nā Kūlana Kūlana

• Code no ke kūkulu ʻana i nā hale kila (GB 50755-2012)

• Kānāwai ʻenehana no ka palekana o ka hāpai ʻana a me ka hāpai ʻana i ke kūkulu ʻana (JGJ 276-2012)

Nā memo palekana:

1. E nānā i ke kaola kila, nā kaula uwea, a me nā mea hoʻokiʻekiʻe ma mua o ka hāpai ʻana i mea palekana a hilinaʻi.

2. E hoʻonohonoho i kahi kanaka hoʻolaʻa e kuhikuhi i ke kaʻina hana hāpai. ʻAʻole hiki i kekahi ke kū ma lalo o ka lāʻau i hāpai ʻia.

3. E hooki koke i ka hana i ka hiki ana o ka makani i ka Papa 6 a oi.

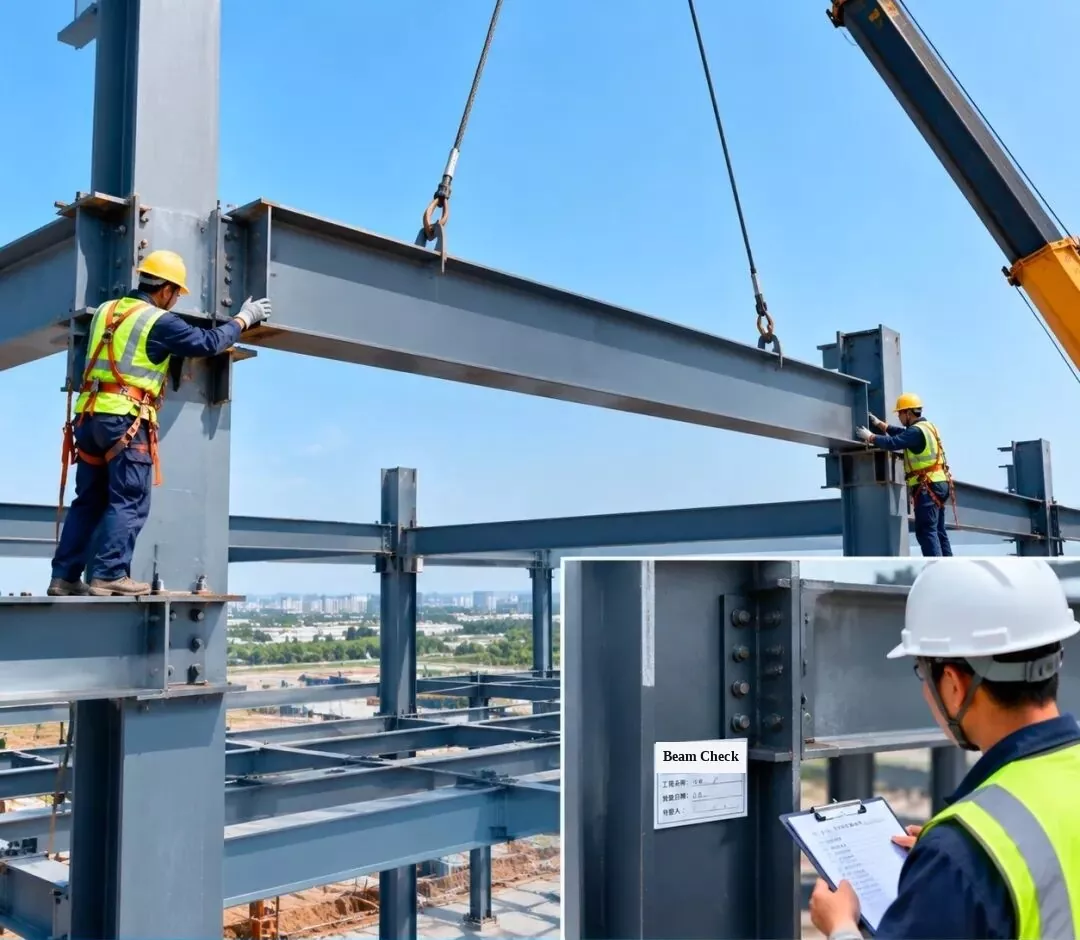

2. Hoʻokomo ʻana a me ka nānā ʻana i nā kiʻi kila - Hoʻokomo ʻia ʻo Steel Beam

E hoʻokiʻekiʻe i ke kaola kila i kona kūlana i hoʻolālā ʻia, a laila e nānā a ʻae i nā hono hoʻohui e hōʻoia i ke kūpono o ka hoʻonohonoho ʻana i nā koi hoʻolālā.

[Hoʻokomo ʻia ka Tag ma ke kolamu: Nānā Hoʻokomo ʻana i ke Kukui hao | Inoa Pāhana: Hale Hana #1 | Lā Nānā | Luna Nana]

3. Hoʻokomo ʻia a me ka nānā ʻana i nā kiʻi kila - Hoʻokomo ʻia ʻo Steel Roof Truss

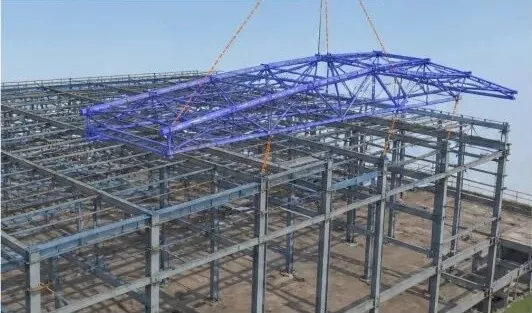

1. Hoʻohālikelike 3D BIM:E hoʻohālikelike i ka hoʻokomo ʻana o ka hale kila no ka hoʻomaikaʻi ʻana i ka hoʻolālā hāpai a me ke kauoha hoʻonohonoho.

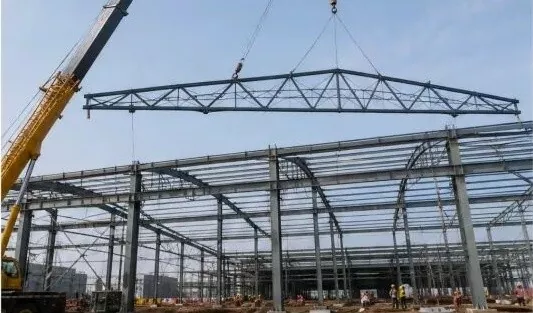

2. Hoʻokiʻekiʻe ʻana o ka hale:E hoʻohana i ke kaʻa kaʻa e hāpai i ka pahu a kau mālie i kahi kūlana me ka mālama ʻana i ke kaulike.

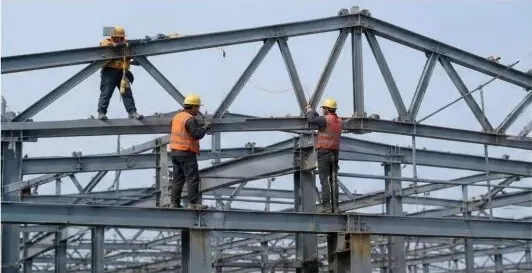

3. Hoʻonohonoho a me ka hoʻoponopono manawa:Ma hope o ka paʻa ʻana o ka pahu hale, e hoʻopaʻa iā ia no kekahi manawa a hoʻoponopono i kona kūlana a me kona kiʻekiʻe (kiʻekiʻe).

4. Hoʻohui Bolt ikaika kiʻekiʻe:E hoʻopaʻa i nā bolts ikaika kiʻekiʻe e like me nā lula hoʻolālā e hōʻoia i kahi pilina ikaika.

5. Nānā Hoʻokomo:E nānā i ke kiʻekiʻe o ka pahu, ka lōʻihi, ka piko (deflection), a me ka hoʻopololei kū pololei e hōʻoia i ka hoʻokō ʻana i ke code.

6. Moʻolelo Nānā:Ma hope o ka hala ʻana i ka nānā ʻana, e hoʻopiha i ka palapala moʻolelo a neʻe i ke kaʻina hana aʻe.

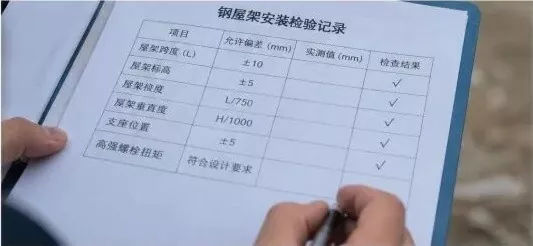

Hoʻopaʻa hoʻopaʻa hoʻonohonoho ʻana o ka hale hao hao

Mea Nānā	Ua ʻae ʻia ka hewa (mm)	Ana Waiwai (mm)	E nānā i ka hopena
Ka lōʻihi o ka lāʻau (L)	±10	—	√ (Papa)
Ke kiʻekiʻe ʻo Truss (Elevation)	±5	—	√ (Papa)
Piʻo ʻo Truss (Deflection)	L / 750	—	√ (Papa)
Hoʻopololei Vertical Truss	H / 1000	—	√ (Papa)
Kūlana Kākoʻo	±5	—	√ (Papa)
Kiekie-ikaika Bolt Torque	Hoʻokō i nā koi hoʻolālā	—	√ (Papa)

Nā Kiʻi Mana Mana:

E nānā i nā ʻāpana kila e komo mai ana ma ka pūnaewele e hōʻoia i ko lākou ʻano, ka nui, a me ka maikaʻi weld;
E hoʻohana i kahi hoʻolālā hāpai palekana a kūpono hoʻi e hōʻoia i ka palekana o ka hāpai ʻana;
E hoʻoponopono a hoʻoponopono i ka pahu ma hope o ke kau ʻana i kahi kūlana;
E hoʻopaʻa pono i nā bolts ikaika kiʻekiʻe a hoʻāʻo i kā lākou torque e like me ke code;
E hoʻokō i kahi nānā piha e hōʻoia i ka hoʻonohonoho ʻia e hoʻokō i nā koi āpau a me nā code.

4. Hoʻokomo ʻana a me ka nānā ʻana i nā kiʻi kila - Inclined Steel Beam Installation

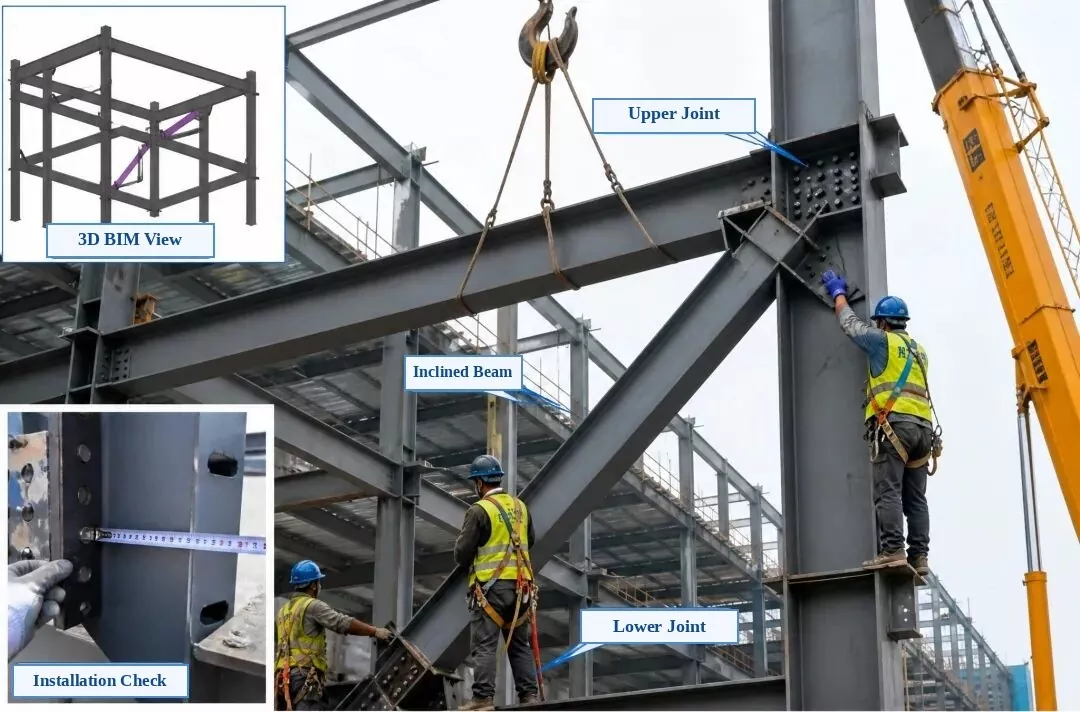

Nā Lepili Kiʻi i unuhi ʻia:Hoʻokomo ʻia ma ka ʻaoʻao hema: 3D BIM View | Hoʻokomo ʻia ma lalo-hema: Nānā Hoʻokomo | Kiʻi Nui: Hui Hoʻohui luna, Kuʻu kila iʻa (Diagonal Brace), Hui Hoʻohui Haʻahaʻa

Hoʻokomo ʻia a me ka nānā ʻana i nā kiʻi kila - Inclined Steel Beam Installation

1. Nānā mua o ka hoʻokomo ʻana:E nānā i ka helu ʻāpana, ka nui, nā kūlana puka bolt, a me ke kuhikuhi papa pili. E hōʻoia i ka palahalaha, maʻemaʻe, a me ka ʻole o nā burr a i ʻole ka ʻaila.

2. Hapai a hoonoho:E hoʻohana i ʻelua wahi hāpai e hoʻokiʻekiʻe mālie i ka lāʻau hili i kahi. E hoʻoponopono no ka manawa pōkole a e hoʻopaʻa pono i ka laina pololei o nā hui luna a me lalo me ke kolamu kila a me ke kukui.

3. Hoʻopololei a hoʻoponopono:E hoʻoponopono i ke kūlana waena, ke kiʻekiʻe, a me ka hoʻopololei kū pololei o ke kaola hili e hoʻokō i nā koi hoʻolālā. E hoʻopau i ka pilina paʻa ma hope o ke kau ʻana.

4. Hana Hoʻohui:E hoʻohui me nā kī ikaika kiʻekiʻe. E hoʻopaʻa pono iā lākou mai ke kikowaena i waho a i nā ʻaoʻao ʻelua e like me ka mea i makemake ʻia e ka hoʻolālā, a e kaha i kēlā me kēia pahu ma hope o ka nānā ʻana i nā pass tightening hope.

5. Nānā Hoʻokomo:E nānā i ke kūlana waena, ke kiʻekiʻe, ke kū pololei, ka paʻa paʻa o ka pā, a me ka maikaʻi o ka hoʻopaʻa ʻana i ka bolt. Pono nā mea āpau e hoʻokō i ke Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

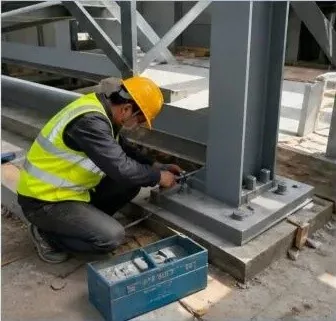

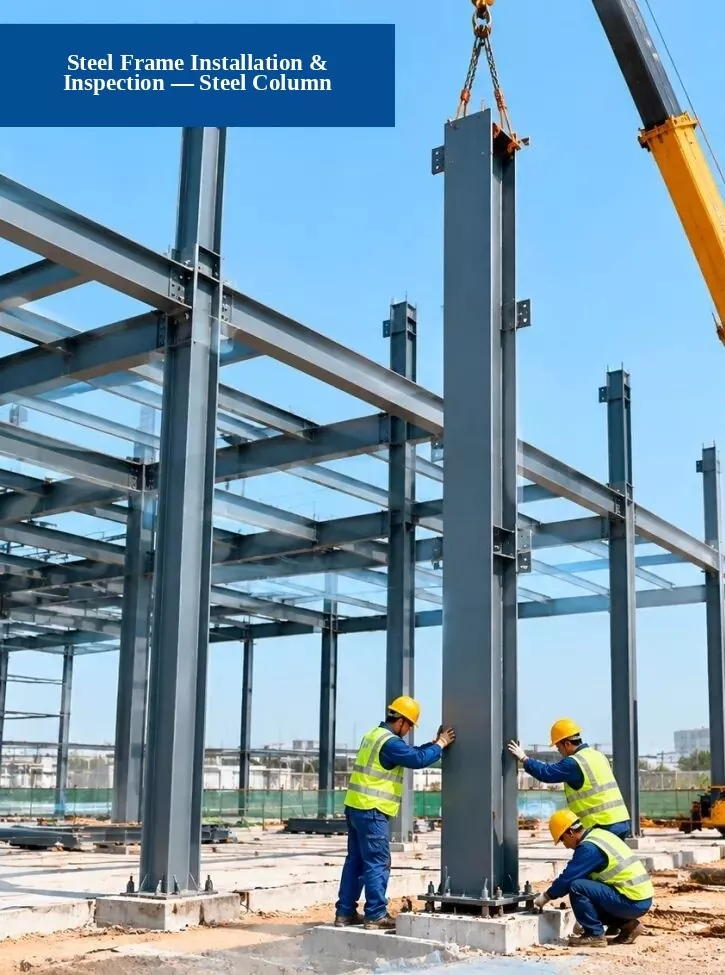

5. Hoʻokomo ʻia a me ka nānā ʻana i ka pā kila - Hoʻokomo ʻia ke kolamu kila

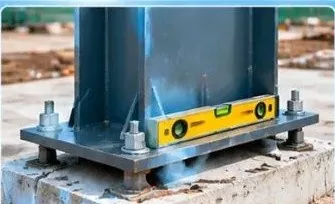

1. Nānā Hoʻokumu:E nānā inā kūpono nā kūlana o ka heleuma, ke kiʻekiʻe o ke kumu, a me nā ana kumu i nā koi hoʻolālā.

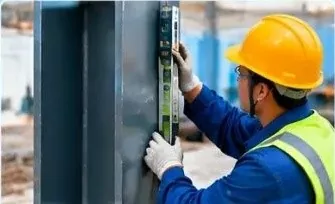

2. Nānā Kaulike Vertical:E hoʻohana i ka huina pau, laser plumb, a i ʻole ka pae pololei e nānā i ka pololei (kū pololei) o ke kolamu kila.

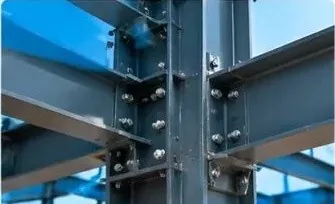

3. Nānā maikaʻi o ka pilina:E nānā i ka hoʻokō ʻana o nā bolts ikaika kiʻekiʻe, welds, a me nā papa pili i nā koi maʻamau.

Kaʻina hana kūkulu:1. Hoʻomākaukau Hana → 2. Hapai a kau i ke kolamu kila → 3. Hoʻokomo a hoʻopaʻa → 4. Nānā a ʻae ʻia

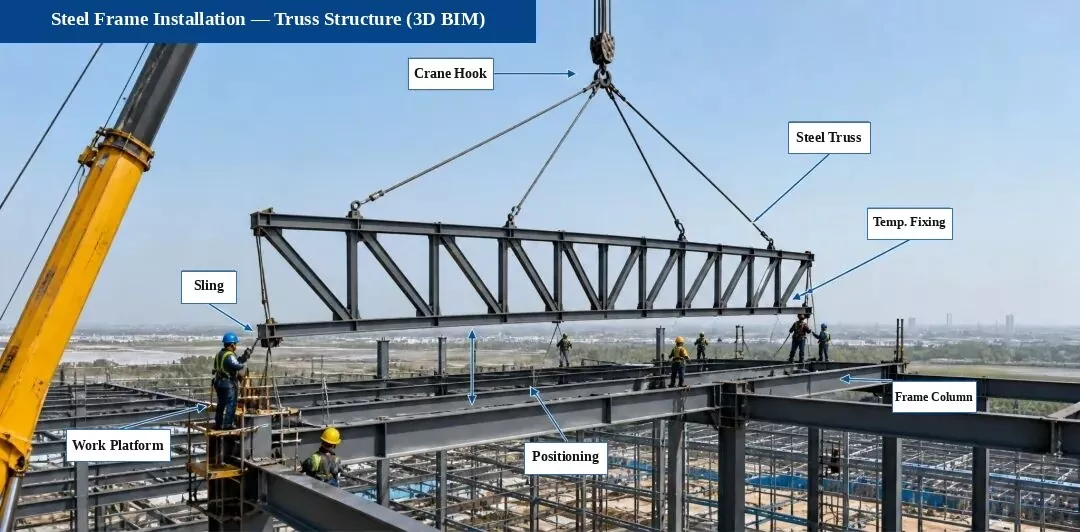

6. Hoʻokomo ʻia ʻana o ke kiʻi kila — Hoʻokomo ʻia ʻo Truss Structure (3D BIM Diagram)

Kaʻina hana hoʻokomo:Nānā & Hoailona → Kākoʻo Kākoʻo → Lift & Place → Hoʻoponopono Kūikawā → Alignment & Hoʻoponopono → High-Strength Bolt Connection → Welding (inā pono)

Nā kiko hoʻokomo kī:

Ma mua o ka hāpai ʻana, e nānā pālua i ke kikowaena kākoʻo, ke kiʻekiʻe, a me nā kūlana i hoʻokomo ʻia;
E hoʻopaʻa i nā kaula alakaʻi makani (taglines) i ka wā e hāpai ai i mea e paʻa ai ka pahu;
Hoʻoponopono a hoʻopaʻa i ka pahu no ka manawa pōkole ma hope o ke kau ʻana i mea e pale ai i ka piʻo ʻana a i ʻole ke ʻano ʻino;
Pono nā hoʻohui bolt ikaika kiʻekiʻe e hahai i ka hoʻolālā a me nā lula code a hoʻopaʻa ʻia i ka torque i koi ʻia;
Pono ka maikaʻi Weld e hoʻokō i nā lula ma ke Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

Nā Kiʻi Nānā Kiʻi (Kiʻi Paena):

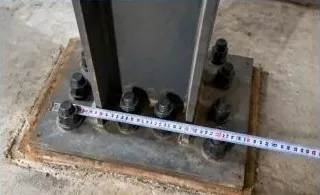

1. Kākoʻo & Nānā Hui

E nānā i nā kūlana a me nā kiʻekiʻe o nā bolts kākoʻo, nā papa shim, a me nā ʻāpana i hoʻopili ʻia e hōʻoia i ka hoʻokō ʻana i nā koi hoʻolālā.

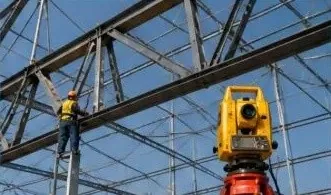

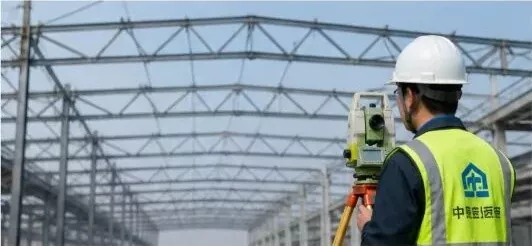

2. Hōʻoia i ka hoʻoponopono ʻana i ka Truss

E ho ohana i ka huina hoonui e ana i ka laina waena, ke kiekie, a me ka piko o ka pahu, a e hana i ka hooponopono ana.

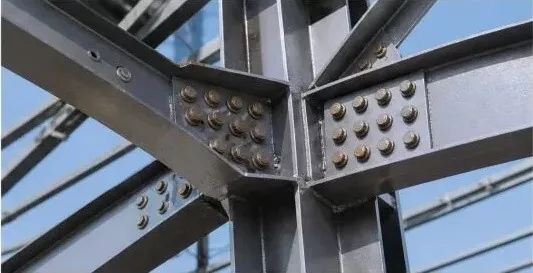

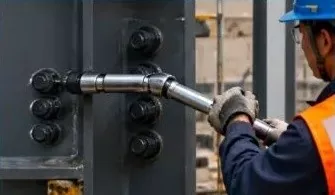

3. Kiekie-ikaika Bolt Nānā

E nānā i ka helu, ka nui, a me ka torque o nā bolts ikaika kiʻekiʻe, a e hoʻāʻo hou iā lākou e like me ke koi ʻia e ke code.

Nānā:Hoʻonohonoho mua ʻia ka ʻōnaehana truss i loko o ka hale hana a hāpai ʻia i nā ʻāpana ma ka pūnaewele e hōʻoia i ka hoʻonohonoho pono ʻana, ka maikaʻi, a me ka palekana.

7. Hoʻokomo ʻia a nānā ʻana i ka pā kila a me ka hoʻopaʻa ʻia ʻana o ka hale metala

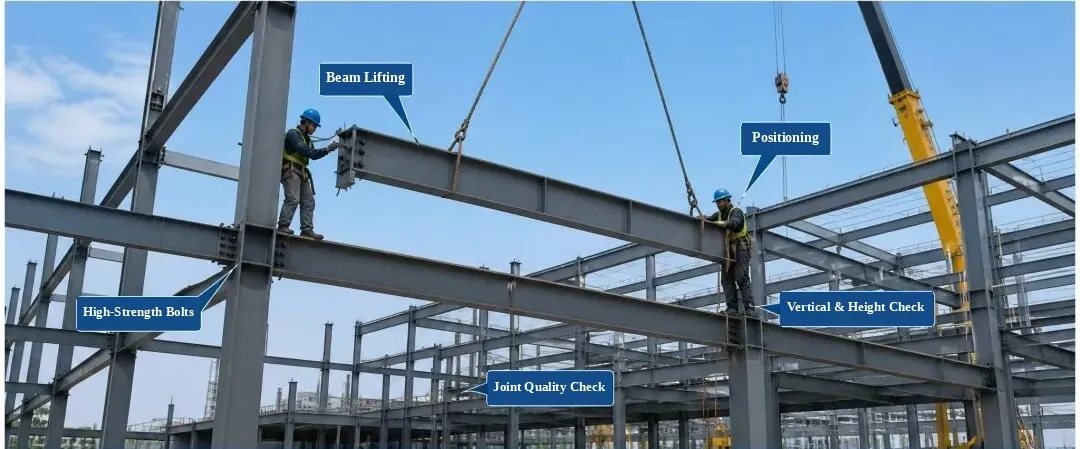

Hoʻokomo ʻia a me ka nānā ʻana

(Labels: Hoʻokiʻekiʻe ʻana i ke kukui, hoʻonohonoho ʻana, nā Bolts ikaika kiʻekiʻe, nānā pololei a me ke kiʻekiʻe, nānā maikaʻi ʻana i ka hui)

1. Nānā Māhele e hiki mai ana:E nānā i ka maikaʻi o ka mea, ka nui, ke kūlana o ka ʻili, a me ka pololei. E hoʻouka wale ma hope o ka hala ʻana o ka nānā ʻana.

2. Ka Mana Mana:E hoʻomalu i ka hoʻonohonoho ʻana o ka ʻāpana, ke kiʻekiʻe, ka alignment vertical, a me ka hoʻopaʻa ʻana i ka bolt i ka wā o ke kau ʻana.

3. Nānā 'ikamu:Ke kūlana laina waena, ke kiʻekiʻe, ka hoʻopololei kū pololei, ka palahalaha o ka ʻili, a me ka maikaʻi o ka pilina pili.

4. Kūlana Kūlana:Pono e hoʻokō i ke Code for Acceptance of Construction Quality of Steel Structures (GB 50205-2020).

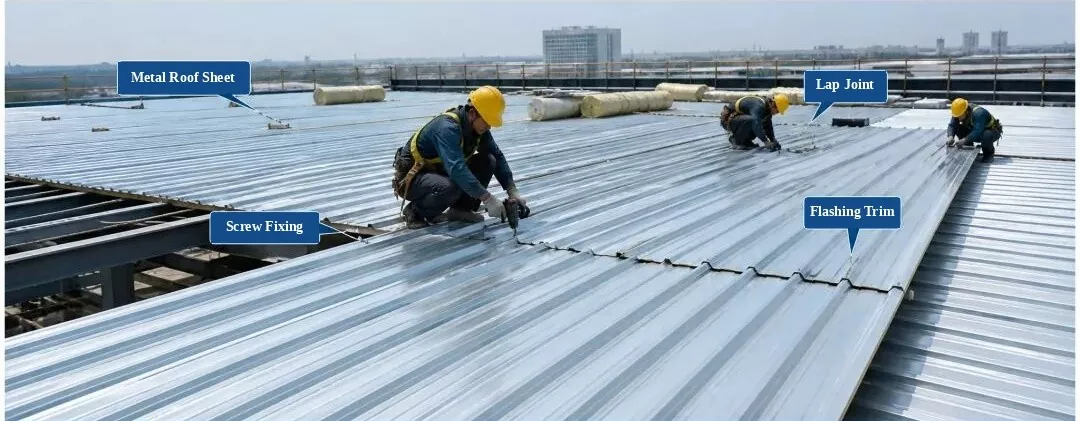

Hoʻokomo ʻia a me ka nānā ʻana i ka lau o ka hale metala

(Lepa: Pepa Puʻu Metala, Hui Puʻu, Hoʻopaʻa ʻana i ka Screw Paʻi Pono, ʻoki ʻālohilohi)

1. Nānā Mea:E nānā i ka ʻaoʻao o ka panel, ka mānoanoa, ka uhi, a me ke kala. Hoʻohana wale ma hope o ka hala ʻana o ka nānā ʻana.

2. Nā lula hoʻokomo:E uhi pono i nā panela a hoʻopaʻa paʻa. E mālama i ka mamao o ka wili i loko o nā palena maʻamau, me ka ʻole o nā wili a i ʻole ke kuhi hewa ʻia.

3. Nānā 'ikamu:ʻO ka palahalaha o ka hale, ka laula o ka laula, ke kaawale o kahi kiko, a me nā kikoʻī wai.

4. Kūlana Kūlana:Pono e hoʻokō i ka Code Technical for Metal Roof Engineering (GB 50345-2012).

8. Hoʻokomo ʻia a me ka nānā ʻana i nā kiʻi kila - nā ʻanuʻu kila a me ka hoʻokomo lima

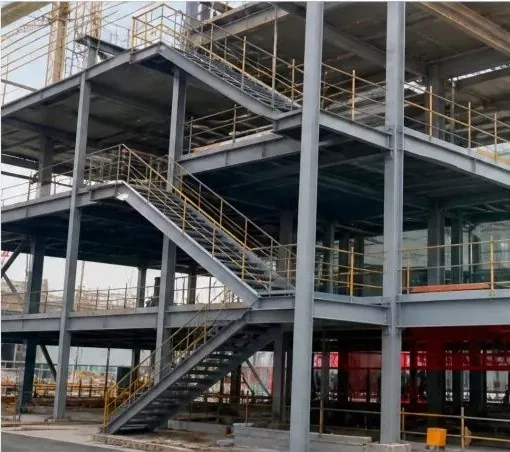

1. Hoʻopau ʻia nā ʻanuʻu kila a me nā lima lima (Kiʻi Pūnaewele)

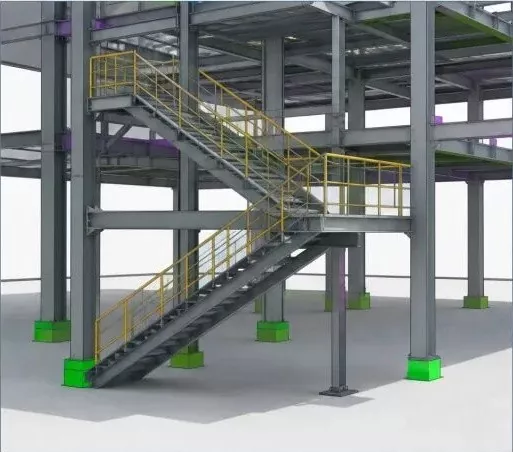

2. Ke Ana Hoʻohālike 3D BIM (nā ʻanuʻu hao a me nā lima lima)

3. Hoʻokomo ʻia nā ʻanuʻu kila (Papa Hana)

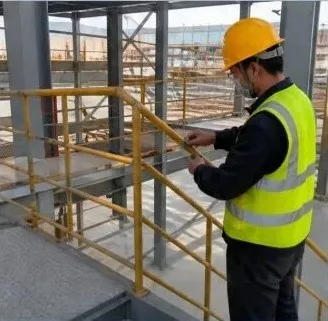

4. Hoʻokomo lima lima (Papa Hana)

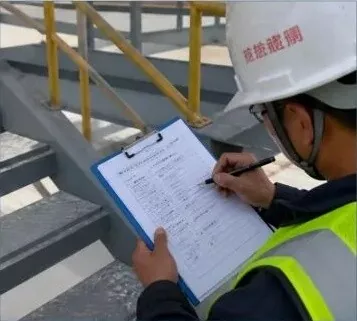

5. Nānā Kūlana Kūlana (Site Check)

Nā kuhikuhi:

Ma mua o ka hoʻokomo ʻana i nā alapiʻi kila a me nā alapiʻi lima, e nānā pālua i ka nui o nā mea, nā kiʻekiʻe, a me nā laina kikowaena;
I ka hoʻohana ʻana i nā loulou bolted, e nānā i ka nui o ka bolt, ka nui, a me ka torque e hōʻoia i kahi pilina paʻa;
Pono e paʻa a pololei nā lima lima i hoʻokomo ʻia, me nā welds piha a maʻemaʻe e kūpono i ka hoʻolālā a me nā koi code;
E hoʻokō i kahi nānā maikaʻi ma hope o ke kau ʻana a hoʻopiha i ka moʻolelo nānā e hōʻoia i ka maikaʻi o ka papahana.

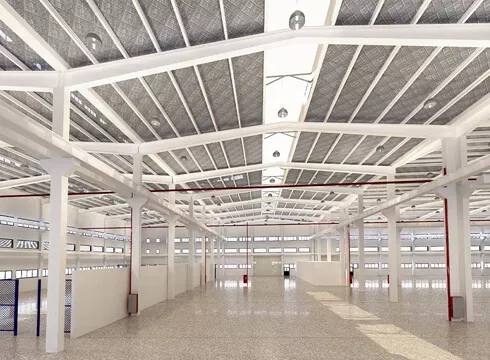

Nā Kūlana o ke Kaʻina Hana Hana no nā Kūleʻa kila (Paʻa hao)

Kapili kilaeshoʻohana nui ʻia i ka mākeke kūkulu hale i kēia lā no ke kūkulu ʻana i nā papa hale, a e lilo lākou i koho nui no nā hale kūkulu mua i ka wā e hiki mai ana. Loaʻa i nā hale kila he nui nā ʻāpana, nā ʻano hana, a me nā ʻano ʻāpana. Ma muli o ka ʻōnaehana hoʻonohonoho, ua māhele ʻia lākou i ʻehā mau ʻano nui: nā papa puka, nā kikowaena ākea, nā pahu, a me nā kūkulu hale.
